Produktpositionering

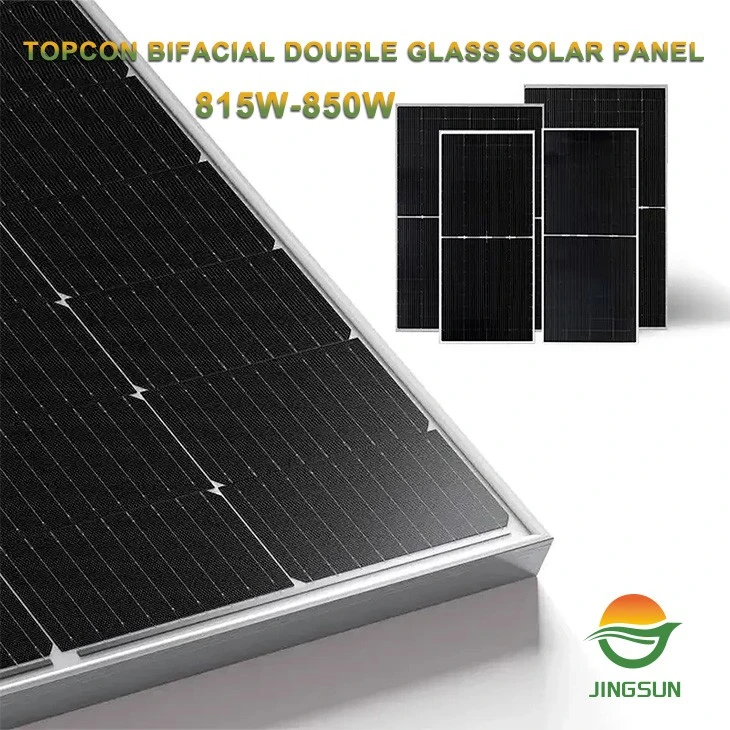

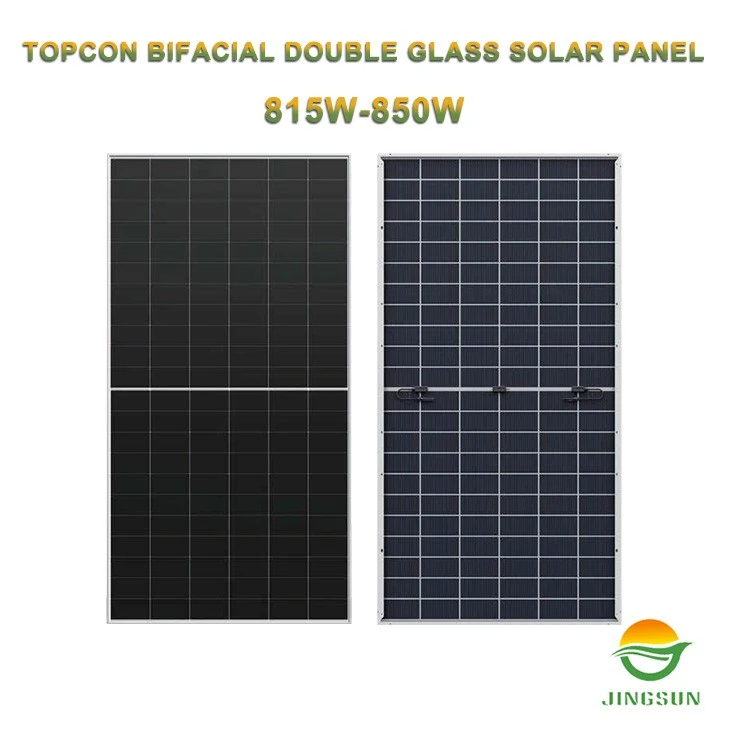

JINGSUN JAM132D 815-850N er en 210 mm wafer 132 halv-skåret N-type TOPCon bifacial dobbeltglas PV-modul, der dækker udgangseffekt fra 815W til 850W.
Ved at anvende 2,0 mm+2.0mm coated semi-hærdet dobbelt glas understøtter den 1500V høj DC-systemspænding.
Den balancerer høj strømproduktion, overlegen vejrbestandighed og lave kapitalomkostninger og er det optimale høj-energi-PV-modul til brugs--PV-anlæg og C&I-tagprojekter.
Kernedifferentierede fordele
Ultra-Høj effekt og overlegen effektivitet
Maks. enkeltmoduloutput når 850W med maksimal effektivitet på op til 27,12 %, effekttolerance 0~+5W positiv kun, intet negativt effekttab, hvilket giver højere strømproduktion inden for samme fodaftryk.
Lav temperaturkoefficient for stabil årlig produktion
Pmax temperaturkoefficient kun -0,350 %/grad, langt mindre effektforringelse under høje temperaturer end traditionelle P-type moduler. Den årlige lineære effektforringelse er kun 0,45 %, hvilket sikrer stabil strømindtægt i 30 år.
Halvt-Multi-skåret-skinnedesign med Multi-Tabsreduktionsbeskyttelse
132-celle (6×22) halvt-layout optimerer skyggetab, undertrykker hotspots og forbedrer modstanden mod mikrorevner, hvilket drastisk reducerer strømtabet for steder med træ- og bygningsskygge.
Bifacial dobbeltglas for ekstra kraftforøgelse
Dobbelt glasstruktur eliminerer ældningsrisikoen ved konventionel plastikbagside. Bifacial design leverer op til 10 % ekstra effekt ved at opfange reflekteret lys fra jorden, ideel til græsarealer, sand-dækkede steder. Statisk belastning foran 5400 Pa og statisk belastning bagpå 2400 Pa giver fremragende sne- og vindmodstand.
1500V højspændingssystem for at reducere de samlede BOS-omkostninger
Kompatibel med IEC 1500V DC-systemspænding, hvilket muliggør flere moduler pr. streng for at reducere forbruget af kabler, racks og invertere, hvilket effektivt sænker den initiale CAPEX for PV-anlæg.
Grundlæggende parametre
|
Punkt |
Specifikation |
|
Celletype |
N-Skriv TOPCon |
|
Wafer Størrelse & Antal |
210 mm, 132 halve-skårne celler (6×22 layout) |
|

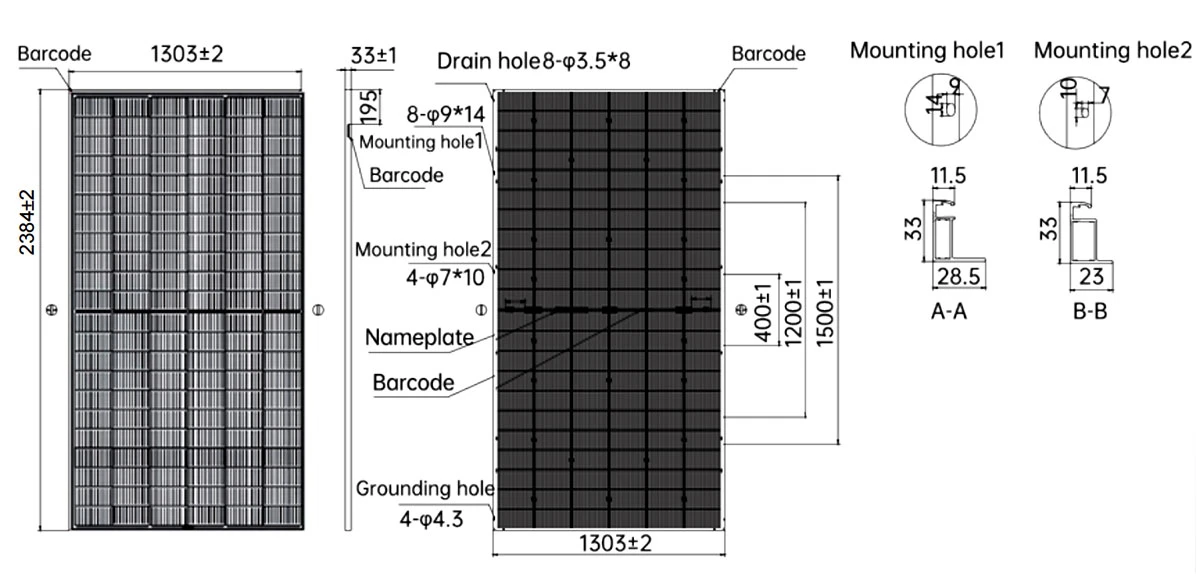

Overordnet dimension |
2384×1303×33 mm |
|
Nettovægt |
38,5 kg±3 % |
|
Glas konfiguration |
2,0 mm+2.0mm coated semi-hærdet dobbeltglas |
|
Forgreningsboks |
IP68-klassificeret, 3 bypass-dioder |
|
Stik |
MC4 kompatibel |

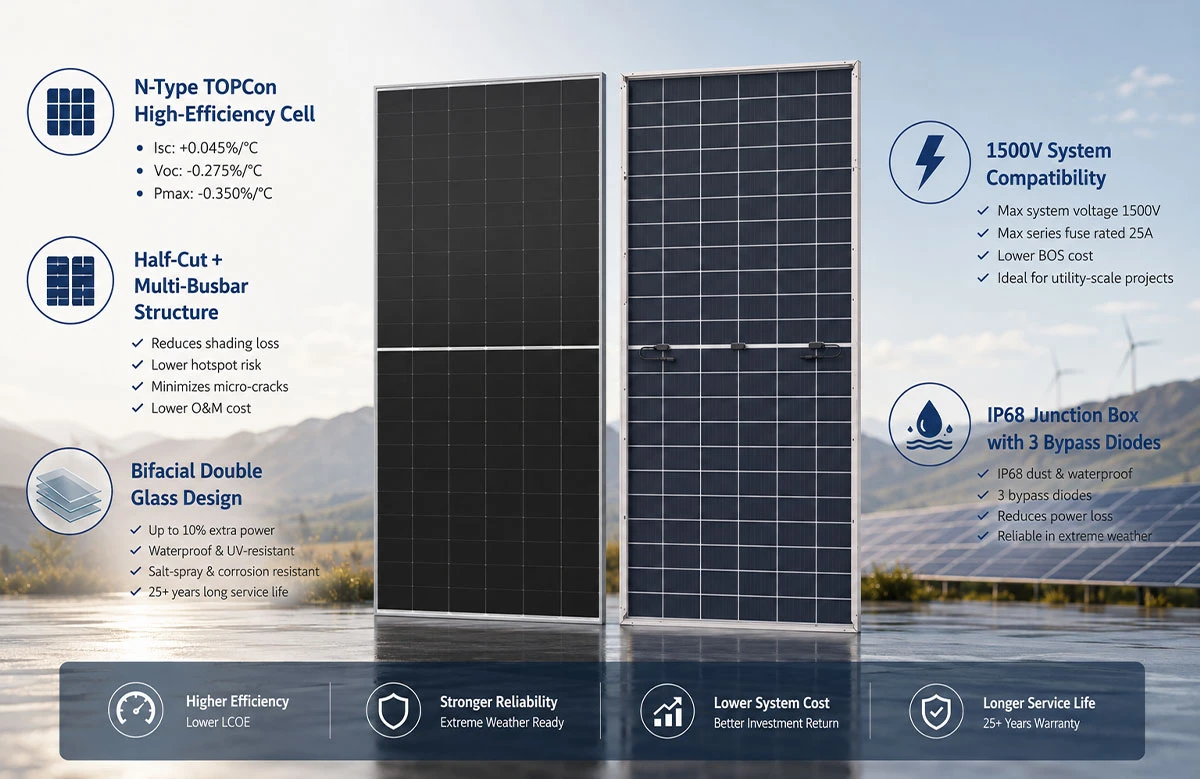

Kerne tekniske fordele
N-Type TOPCon høj-effektiv celleteknologi
Konventionelle PV-moduler af P-type lider af alvorligt effektfald under høje omgivelsestemperaturer. Vores celler af N-type har enestående temperaturydeevne:
Temperaturkoefficient for Isc: +0.045%/grad
Temperaturkoefficient for Voc: -0,275%/grad
Temperaturkoefficient for Pmax: -0,350%/grad
Mindre strømdæmpning i varme sommer- og tropiske områder, bedre svag-lysrespons og langt lavere langtids-lys-induceret nedbrydning i forhold til moduler af P-type.
Halv-Klip + Multi-Skileoptimeret struktur
132 halvt-skårne celler deler strømstrømmen for at løse tre store smertepunkter i industrien:
Alvorligt strømtab forårsaget af delvis skygge;
Hotspot risikerer at føre til moduludbrændthed;
Mikro-revner genereret under transport og installation.
Forbedrer fejltolerancen og reducerer udskiftnings- og vedligeholdelsesomkostninger efter-drift.
Fuldt forseglet bifacial dobbelt glasindkapsling
For- og bagsider anvender 2 mm semi-hærdet belagt glas, der fuldstændig fjerner ældning og vand-gennemtrængeligt plastikbagsideark:
Vandtæt, fugt-tæt, salt-sprøjtebestandig og UV-bestandig, hvilket i høj grad forlænger levetiden for kyst- og saltholdige-alkaliske steder;
Bagsiden opfanger jordreflekteret lys til bifacial energiproduktion, op til 10 % ekstra effekt;
Ingen gulning eller delamineringsfejl af bagsidearket, velegnet til udendørs drift over 25 år.
1500V højspændingssystemkompatibilitet
Max systemspænding op til 1500V (IEC-standard), med maksimal seriesikring vurderet til 25A.
Høj-spændingsdesign forkorter kabellægningslængden og reducerer antallet af rack- og kombinationsbokse, hvilket reducerer BOS-omkostningerne markant - en kerneomkostning-nedskæringsløsning til stor- brugs-PV-anlæg.
IP68 Fuldt forseglet samledåse
Indbygget-3 bypass-dioder for automatisk at isolere skraverede celler og undgå fuld-modulstrømslukning. IP68 støv- og vandtæt klassificering sikrer stabil drift under kraftig regn, sandstorm og ekstremt vejr.

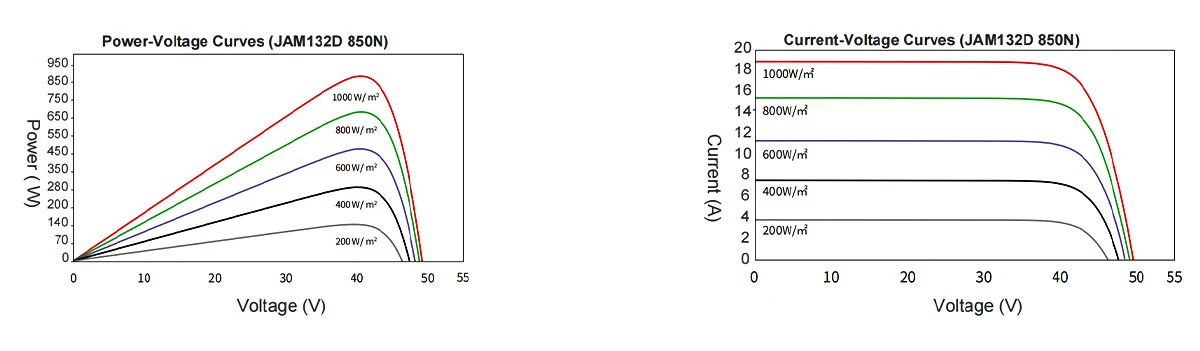

STC elektriske parametre
Testtilstand: Indstråling 1000W/m², celletemperatur 25 grader, AM1.5G
|
Model |
Pmax(W) |
Voc(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
Moduleffektivitet |
|
JAM132D-815 |
815 |
52.77 |
45.82 |
19.10 |
17.79 |
24.62% |
|
JAM132D-820 |
820 |
52.82 |
45.92 |
19.17 |
17.86 |
24.97% |
|
JAM132D-825 |
825 |
52.92 |
45.99 |
19.21 |
17.94 |
25.37% |
|
JAM132D-830 |
830 |
53.01 |
46.09 |
19.27 |
18.01 |
25.77% |
|
JAM132D-835 |
835 |
53.09 |
46.21 |
19.32 |
18.07 |
26.02% |
|
JAM132D-840 |
840 |
53.16 |
46.30 |
19.38 |
18.14 |
26.42% |
|
JAM132D-845 |
845 |
53.22 |
46.43 |
19.44 |
18.20 |
26.77% |
|
JAM132D-850 |
850 |
53.30 |
46.53 |
19.51 |
18.27 |
27.12% |
Bemærkninger: Effekttolerance 0~+5W; STC-målingstolerance: Pmax ±3%, Voc ±2%, Isc ±4%
NOCT elektriske parametre
Nominel driftscelletemperatur: 45±2 grader
|
Model |
Pmax(W) |
Voc(V) |
Vmp(V) |
Isc(A) |
Imp(A) |
|
JAM132D-815 |
818 |
52.44 |
45.82 |
21.18 |
17.86 |
|
JAM132D-820 |
823 |
52.54 |
45.92 |
21.23 |
17.98 |
|
JAM132D-825 |
828 |
52.64 |
45.99 |
21.28 |
18.00 |
|
JAM132D-830 |
833 |
52.74 |
46.09 |
21.33 |
18.07 |
|
JAM132D-835 |
838 |
52.84 |
46.21 |
21.37 |
18.13 |
|
JAM132D-840 |
843 |
52.94 |
46.30 |
21.42 |
18.21 |
|
JAM132D-845 |
848 |
53.04 |
48.43 |
21.47 |
18.26 |
|
JAM132D-850 |
853 |
53.14 |
48.53 |
21.52 |
18.33 |
Generelle miljømæssige og mekaniske parametre
Driftstemperaturområde: -40 grader ~ +85 grader
NOCT: 45±2 grader
Max systemspænding: 1500V (IEC)
Max serie sikringsværdi: 25A
Statisk belastning foran: 5400Pa; Statisk belastning bagpå: 2400 Pa
Max Bifacial Power Gain: 10% (Afhænger af jordalbedo)
Brandanvendelsesklasse: Klasse A
Mekaniske og kabelspecifikationer
Udgangskabel: 4mm² (IEC) / 12AWG (UL); Standardlængde +400mm / -200mm, tilpasselig længde tilgængelig
Stik: MC4-kompatibelt stik og stik
Emballage: 33 moduler pr. palle; 594 moduler pr. 40'HC beholder

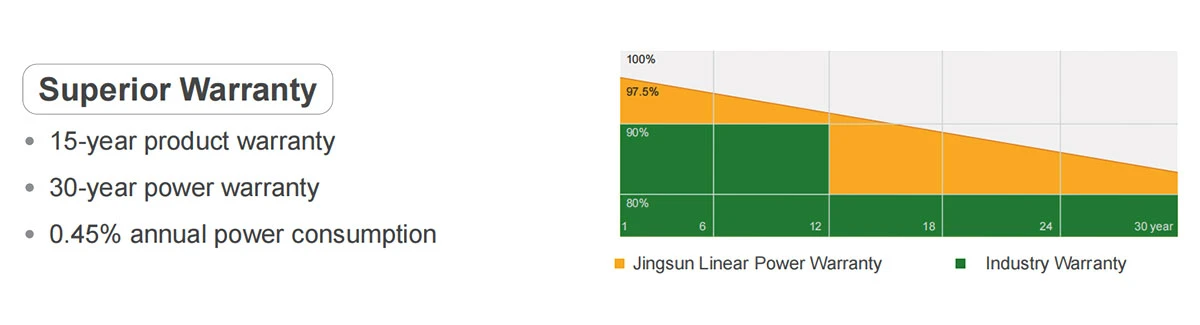

Pålidelighed og udvidet garantipolitik
Dobbelt garantidækning
15-års fuld produktgaranti
Garanti ingen materiale-, håndværks- og montagefejl inden for 15 år. Reparations- eller udskiftningsservice leveret til ikke-kunstige fejl.
30-års lineær strømgaranti
Branche-førende langsigtet-strømgaranti, årlig lineær effektforringelse begrænset til kun 0,45 %, hvilket sikrer stabil effekt og indtjening for solcelleanlæg over 30 år.
Multi-vejrbestandighed
Høj mekanisk belastningskapacitet: 5400 Pa snelast foran passer til områder i høje-højder og med tung sne; 2400Pa bagvindsbelastning modstår stærk vind.
Fuld-temperaturstabil drift: Normal strømproduktion fra -40 grader ekstrem kulde til 85 grader høj temperatur, kompatibel med alle klimazoner.
Anti-Mikrokrak og lav hotspotrisiko: Halvt-skæringsdesign reducerer strømflowet for at undgå hotspot-udbrænding og brandfare.
Korrosions-resistent dobbeltglas: Ingen plastikbagside, holdbar i kystnære, saltholdige-alkaliske og kemiske industrizoner med høj ætsende atmosfære.
Design af elektrisk sikkerhed
IP68 vandtæt samledåse med uafhængige bypass-dioder til automatisk isolering af skraverede celler. Fuldt i overensstemmelse med IEC sikkerhedsstandarder, brandklasse A for sikker drift af PV-anlæg.
Fuldstændige-applikationsløsninger til scenarier

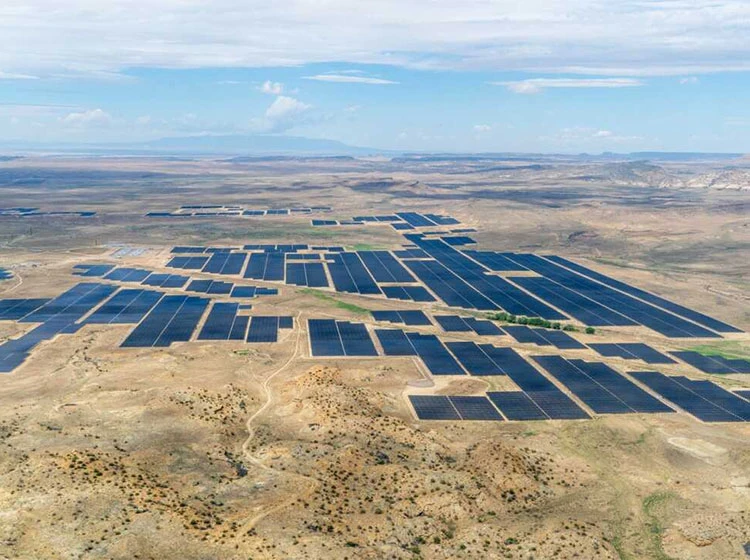

Utility-Scale Ground PV Plants
815–850W høj effekt reducerer modulantal pr. MW-kapacitet; 1500V højspænding skærer kabel, pæle og stativ omkostninger. Bifacial dobbeltglas maksimerer strømforøgelsen i ørken, græsarealer og snemarker, ideel til store PV-projekter på GW-niveau.

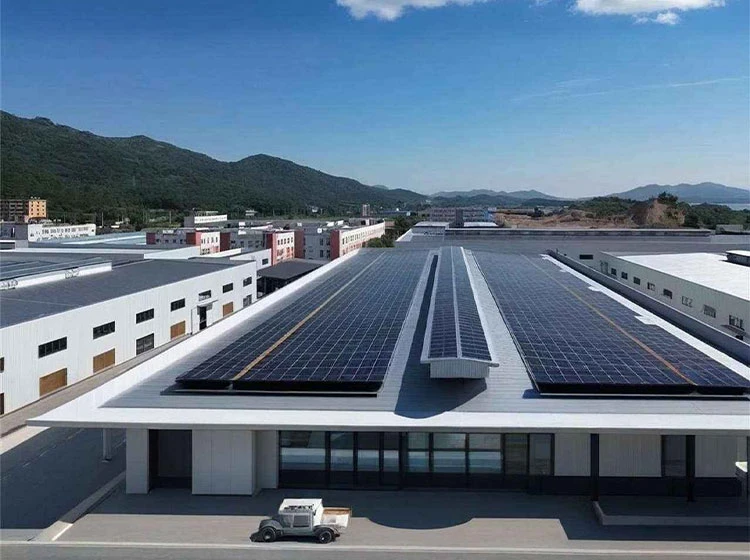

Kommerciel og industriel tagdistribueret PV
Egenvægt 38,5 kg passer til beton- og metaltage. N-type overlegen svag-lysydelse leverer en højere generation af output til fabrikker med delvis skygge fra bygninger og træer, perfekt til selv-forbrugende C&I PV-systemer.
Kyst- og saltvandsprojekter-Alkali høje-korrosionsprojekter
Dobbelt glasindkapsling eliminerer bagsidedelaminering og ældningssmerter, der er almindelige i kystnære PV-systemer, og modstår salttåge og fugterosion for at forlænge hele anlæggets levetid.
Tilpassede specialprojekter

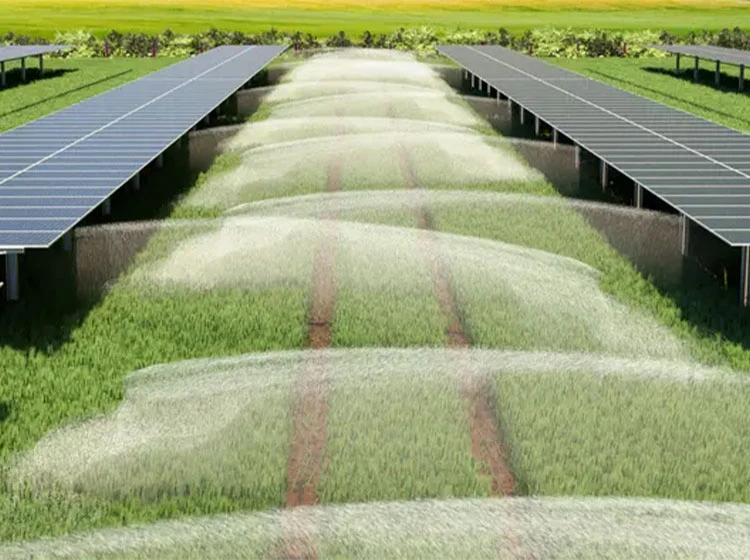

Gælder for simple BIPV, agrovoltaiske og fiskeri-komplementære projekter. Bifacial struktur udnytter fuldt ud reflekteret lys fra landbrugsjord og vandoverflade for at øge strømindtægterne.
Ofte stillede spørgsmål
Q: Hvad er effekttolerancen for moduler?
A: Kun 0~+5W positiv tolerance, fabriksudgangseffekt er aldrig lavere end nominel effekt uden negativ afvigelsestab.
Q: Hvor meget ekstra strøm kan bifacial-moduler generere?
A: Op til 10 % effektforøgelse afhængig af jordalbedo; bedste ydeevne på sand, sne og hvide tage.
Q: Hvad er den maksimale kompatible systemspænding?
A: 1500V DC (IEC-standard), optimal høj-spændingsomkostning-nedløsning til stor-solcelleanlæg.
Q: Hvad dækker garantipolitikken præcist?
A: 15 års fuld produktgaranti plus 30 års lineær strømgaranti, årlig effektforringelse begrænset til 0,45%.
Q: Kan kabellængde og rammeudseende tilpasses?
A: Brugerdefinerede rammefarver og positive/negative kabellængder understøttes, kontakt salgsteamet for personlige løsninger.
Q: Hvilket driftstemperaturområde er relevant?
A: -40 grader til +85 grader, velegnet til alle indenlandske og oversøiske tropiske og kolde klimazoner.
